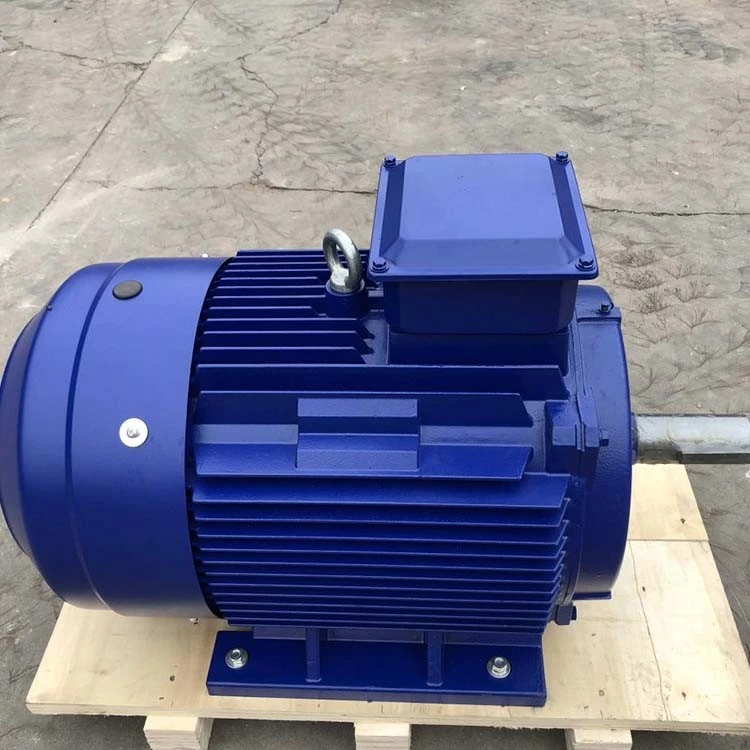

มอเตอร์กระแสสลับแรงดันต่ำ

กลุ่มผลิตภัณฑ์มอเตอร์กระแสสลับแรงดันต่ำนี้-มาแทนที่ซีรีส์ YE3/4/5 เก่า-ครอบคลุมคลาสประสิทธิภาพ IE3, IE4 และ IE5 เป็นตัวเลือก-ประสิทธิภาพ การประหยัดพลังงาน-สูงสำหรับความต้องการพลังงานแรงดันไฟฟ้าต่ำ-ในอุตสาหกรรมทั่วไป และเป็นไปตามมาตรฐาน IEC และข้อบังคับ GB ภายในประเทศทั้งหมด ไม่ว่าคุณกำลังมองหาการอัพเกรด-การประหยัดพลังงานขั้นพื้นฐานหรือการทำงานที่มีประสิทธิภาพสูง-เป็นพิเศษ- มอเตอร์เหล่านี้ก็ครอบคลุมไว้ให้คุณแล้ว

ได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าต่ำ 380V (เราสามารถปรับแต่งเป็น 400V/480V สำหรับตลาดต่างประเทศ) และใช้งานได้ที่ความถี่ 50Hz หรือ 60Hz คุณลักษณะหลัก: ฉนวนระดับ F-, การป้องกัน IP55 (กันฝุ่นและน้ำกระเด็น) และการระบายความร้อนด้วยการระบายอากาศในตัว IC411- สร้างขึ้นเพื่อ-การทำงานต่อเนื่อง S1 ที่ไม่หยุดนิ่ง- ขนาดกะทัดรัดและน้ำหนักเบา ติดตั้งและบำรุงรักษาง่ายมาก และยังวิ่งได้ดีและเงียบ (น้อยกว่าหรือเท่ากับ 75dB) โดยมีการสั่นสะเทือนน้อยมาก ดังนั้นจึงเหมาะสำหรับโรงงาน โรงงาน และอุตสาหกรรมเบา

คลาสประสิทธิภาพโดยย่อ:

IE3: ประสิทธิภาพสูง-ขั้นพื้นฐาน ลดพลังงาน 10% เมื่อเทียบกับมอเตอร์แบบเดิม เหมาะสำหรับใช้ในอุตสาหกรรมขั้นพื้นฐาน ราคาประหยัด-อัปเกรดได้สบาย

IE4: ประสิทธิภาพที่ดีขึ้น (ด้วยการออกแบบที่ปรับให้เหมาะสมและวัสดุเกรดสูง-) ลดการสูญเสียเพิ่มเติม 8-12% ประหยัดในระยะยาวมากขึ้น

IE5: ประสิทธิภาพสูงเป็นพิเศษ- (สูงถึง 96.5%) ใช้การออกแบบขั้นสูงและการสูญเสียชิ้นส่วนต่ำ-เพื่อประหยัดพลังงาน เหมาะสำหรับอุปกรณ์ที่ทำงานทุกวันตลอด 24 ชั่วโมง (ปั๊ม พัดลม คอมเพรสเซอร์) ในสถานที่ซึ่งใช้พลังงานต่ำ-

ใช้ได้กับ: สายพานลำเลียง, เครื่องผสม, เครื่องจักรกลการเกษตร, เครื่องจักรของเหลว สร้างสมดุลระหว่างประสิทธิภาพระดับมืออาชีพและการใช้งานจริง

ขนาดมาตรฐานทำให้เปลี่ยนได้ง่าย และให้ประสิทธิภาพที่เชื่อถือได้พร้อมกับตัวเลือกการปรับแต่งที่ยืดหยุ่น (แรงดันไฟฟ้า ความถี่ การติดตั้ง) ที่ตรงกับความต้องการของอุตสาหกรรมทั่วโลก โดยรวมแล้ว ใช้งานได้หลากหลาย -ช่วยประหยัดพลังงาน-สำหรับไดรฟ์แรงดันต่ำ-สมัยใหม่

1.การประหยัดพลังงาน

มอเตอร์ AC แรงดันต่ำเหล่านี้รองรับทั้งโหมดแรงบิดคงที่และโหมดควบคุมความเร็วของกำลังคงที่ มีใบรับรองการติดฉลากประสิทธิภาพพลังงานของจีน และสามารถปรับแต่งให้ตรงตามข้อกำหนดทางอุตสาหกรรมเฉพาะได้ สิ่งเหล่านี้เป็นตัวแทนของโซลูชันพลังงานทางอุตสาหกรรมทั่วไปที่สร้างสมดุลระหว่างประสิทธิภาพไดนามิกและคุณประโยชน์ด้านประสิทธิภาพพลังงาน

ข้อได้เปรียบหลักของมอเตอร์เหล่านี้อยู่ที่ 'การประหยัดต้นทุนในระยะยาว-ด้วยการปรับปรุงประสิทธิภาพที่เพิ่มขึ้น': ค่อยๆ พัฒนาจาก IE3 เป็น IE4 และ IE5 โดยประสิทธิภาพในการดำเนินงานจะเพิ่มขึ้นอย่างต่อเนื่อง ในขณะที่การสูญเสียพลังงานลดลงอย่างต่อเนื่อง ลองพิจารณารุ่น 280S-2 ขนาด 75kW เป็นตัวอย่าง: ประสิทธิภาพตามมาตรฐาน IE3 (YE3) อยู่ที่ 94.7% หากคุณก้าวไปสู่ ​​IE4 (YE4) ประสิทธิภาพจะเพิ่มขึ้นเป็น 95.6% ในขณะที่เวอร์ชัน IE5 (YE5) จะเพิ่มเป็น 96.5%

หากเราคำนวณโดยอิงจากอุปกรณ์อุตสาหกรรมที่ทำงานเต็มโหลดทุกวันตลอด 24 ชั่วโมง (8,760 ชั่วโมงต่อปี) รุ่น IE4 จะลดการใช้พลังงานลง 5,965 kWh ต่อปี เทียบกับ IE3 ที่อัตราค่าไฟฟ้าอุตสาหกรรมของสหรัฐอเมริกาที่ 0.13 เหรียญสหรัฐฯ/kWh ซึ่งเท่ากับประมาณ 775 เหรียญสหรัฐฯ ในการประหยัดต่อปี ในยุโรป ด้วยอัตราอุตสาหกรรมที่ 0.20 ยูโร/kWh คุณจะประหยัดได้ประมาณ 1,193 ยูโรต่อปี นอกจากนี้ รุ่น IE5 ยังประหยัดไฟได้อีก 5,653 kWh ต่อปี เมื่อเทียบกับรุ่น IE4 ในอัตราค่าไฟฟ้าของสหรัฐฯ จะเท่ากับประมาณ 735 เหรียญสหรัฐฯ ต่อปี ในขณะที่อัตราค่าไฟฟ้าของยุโรป จะช่วยประหยัดเงินต่อปีได้ประมาณ 1,131 ยูโร

ประเภทการติดตั้ง

ประเภทการติดตั้งของมอเตอร์ไฟฟ้ากระแสสลับแรงดันต่ำเป็นไปตามข้อบังคับของโครงสร้างมอเตอร์ไฟฟ้า GB/T 997 และรหัสประเภทการติดตั้ง

กล่องเทอร์มินอลของมอเตอร์

ตำแหน่งของกล่องขั้วต่อแหล่งจ่ายไฟหลักของมอเตอร์จะอยู่ที่ด้านบนตามค่าเริ่มต้น ช่องเปิดกล่องอยู่ทางด้านขวา และสามารถติดตั้งกล่องขั้วต่อในแนวนอนโดยหมุนได้ 180 องศา ขั้วต่อกล่องขั้วต่อได้รับการออกแบบตามมาตรฐานแห่งชาติ ควรเลือกสายเคเบิลให้ถูกต้องตามกระแสมอเตอร์และสภาวะการใช้งาน เส้นผ่านศูนย์กลางของทางเข้าสายเคเบิลของกล่องขั้วต่อควรตรงกับเส้นผ่านศูนย์กลางของวงแหวนซีล

4. ส่วนประกอบของแค็ตตาล็อก

ตารางพารามิเตอร์คุณสมบัติ Elctrical YE350Hz YE350Hz
แบบอย่าง	กำลังไฟพิกัด	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	จัดอันดับปัจจุบัน	ความเร็วที่กำหนด	ประสิทธิภาพ	ตัวประกอบกำลัง	ล็อคอดโทรูโอ	กระแสไฟฟ้าของโรเตอร์จนตรอก	แรงบิดสูงสุด	แรงบิดสูงสุด	ไม่มี-เสียงรบกวนในการโหลด	คุณภาพ
							แรงบิดสูงสุด	จัดอันดับปัจจุบัน	แรงบิดสูงสุด
YE3-100L2-4	3	380	6.3	1450	87.7	0.82	2.3	7.6	2.3	19.1	64	42
YE3-112M-4	4	380	8.4	1450	88.6	0.82	2.2	7.8	2.3	25.5	65	54
YE3-132S-4	5.5	380	11.2	1470	89.6	0.83	2.0	7.9	2.3	35.0	71	70
ใช่-132M-4	7.5	380	15.0	1470	90.4	0.84	2.0	7.5	2.3	47.8	71	80
YE3-160M-4	11	380	21.5	1475	91.4	0.85	2.2	7.7	2.3	70.0	73	126
ใช่-160L-4	15	380	28.8	1475	92.1	0.86	2.2	7.8	2.3	95.5	73	150
ใช่-180M-4	18.5	380	35.3	1480	92.6	0.86	2.0	7.8	2.3	118	76	167
ใช่-180L-4	22	380	41.8	1480	93.0	0.86	2.0	7.8	2.3	140	76	196
YE3-200L-4	30	380	56.6	1475	93.6	0.86	2.0	7.3	2.3	191	76	255
ใช่-225S-4	37	380	69.6	1485	93.9	0.86	2.0	7.4	2.3	236	78	300
ใช่-225M-4	45	380	84.4	1485	94.2	0.86	2.0	7.4	2.3	287	78	335
ความเร็วซิงโครนัส 1000r/นาที
YE3-80M1-6	0.37	380	11	928	73.5	0.70	1.9	6.0	2.0	3.5	54	35
YE3-80M2-6	0.55	380	1.5	928	77.2	0.72	1.9	6.0	2.1	5.3	54	35
YE3-90S-6	75	380	2.0	950	78.9	0.71	20	6.0	2.1	7.2	57	30
YE3-90L-6	1.1	380	2.8	950	81.0	0.73	2.0	6.0	2.1	10.5	57	31
YE3-100L1-6	1.5	380	3.8	955	82.5	0.73	2.0	65	2.1	14.3	61	38
YE3-112M-6	2.2	380	5.4	955	84.3	0.74	2.0	6.6	2.1	21.0	65	54
YE3-132S-6	3	380	7.2	970	856	0.74	2.0	6.8	2.1	28.7	69	62
YE3-132M1-6	4	380	9.5	970	86.8	0.74	2.0	6.8	2.1	38.2	69	69
YE3-132M2-6	5.5	380	12.7	970	88.0	0.75	2.0	7.0	2.1	52.5	69	70
